上海門座式起重機安裝步驟
- 分類：行業動態
- 來源：河南港泰重工機械設備有限公司
- 發布時間：2025-09-30
- 訪問量：194
【概要描述】上海門座式起重機廠家13253557957生產的門座起重機廣泛應用于港口、碼頭貨物的機械化裝卸，造船廠船舶的施工安裝以及大型水電站工地的建壩工程中，是實現生產過程機械化不可缺少的重要設備。

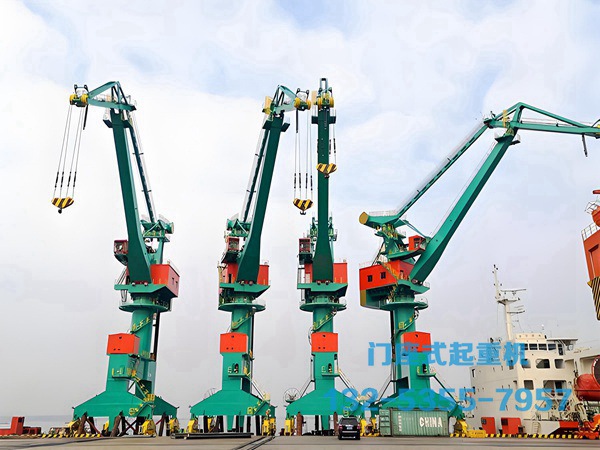

上海門座式起重機廠家13253557957生產的門座起重機廣泛應用于港口、碼頭貨物的機械化裝卸，造船廠船舶的施工安裝以及大型水電站工地的建壩工程中，是實現生產過程機械化不可缺少的重要設備。
上海門座式起重機銷售廠家生產的門座式起重機作為港口、堆場等場景的重型裝卸設備，其安裝涉及機械、電氣、鋼結構等多領域技術，需嚴格遵循專業流程，確保設備運行安全與穩定性。以下從前期準備到驗收調試，詳細拆解 8 大核心安裝步驟，總流程需結合設備型號、場地條件調整，常規周期為 15-30 天。
一、安裝前準備：奠定安全施工基礎
場地與技術準備：先清理安裝場地，平整地面并壓實（承載力需≥250kPa），劃分吊裝區、配件堆放區及安全警戒區，設置警示標識；同時核對設備技術文件，包括安裝圖紙、部件清單、載荷參數等，確保與現場工況匹配，特別確認軌道基礎尺寸（如軌距偏差≤5mm、軌道平整度≤3mm/10m）。
設備與人員籌備：清點起重機部件（門架、回轉平臺、起重臂、電氣柜等），檢查關鍵部件（如軸承、螺栓、鋼絲繩）是否有變形、銹蝕，密封件是否完好；配備專業團隊，包括機械工程師（1 名）、持證起重工（2-3 名）、電工（2 名），并準備專用設備：25-50 噸汽車吊（1-2 臺）、扭矩扳手、水平儀、全站儀等。
二、軌道安裝：確保設備運行基準
軌道是門座式起重機行走的核心基準，需嚴格控制精度：
軌道鋪設：按圖紙標記軌道中心線，將軌道（通常為 P43/P50 鋼軌）放置在預制混凝土基礎上，調整軌道間距（偏差≤±3mm）與標高（相鄰軌道高差≤2mm），用軌道壓板固定，壓板間距≤600mm；
精度校準：用全站儀測量軌道直線度（每 10m 偏差≤1mm，總長度偏差≤10mm），水平儀檢測軌道頂面水平度，確保無明顯彎曲；最后在軌道接頭處預留 5-10mm 伸縮縫（應對溫度變化），接頭處高低差≤0.5mm，側向錯位≤1mm。
三、門架安裝：搭建設備主體框架
門架作為起重機的支撐結構，安裝需分階段進行：
門架拼接：先將兩側門腿與下橫梁在地面拼接，用高強度螺栓（等級≥8.8 級）連接，螺栓擰緊扭矩按設計要求（通常為 300-500N?m），并用扭矩扳手復檢；拼接后用水平儀校準門架垂直度（偏差≤1/1000 門架高度），防止傾斜。
門架吊裝：用 2 臺汽車吊（對稱布置）將拼接好的門架吊起（起吊點需按圖紙標注，避免應力集中），緩慢放置在軌道上，調整門架位置，使門架中心線與軌道中心線重合（偏差≤5mm），隨后安裝夾軌器、防風拉索等防風裝置。
四、回轉平臺與駕駛室安裝
回轉支承安裝：先清理門架頂部安裝面，涂抹潤滑脂，將回轉支承（帶內齒圈）吊裝到位，用螺栓固定（螺栓需對稱擰緊，扭矩偏差≤5%），并檢測回轉支承平面度（偏差≤0.1mm/m）；
回轉平臺吊裝：將回轉平臺（含驅動機構、減速箱）吊起，與回轉支承內圈連接，螺栓擰緊后，手動轉動平臺，檢查是否有卡滯現象；隨后安裝駕駛室，固定駕駛室底座，連接駕駛室與電氣柜的控制線、信號線，確保操控按鈕、儀表正常顯示。
五、起重臂與平衡重安裝
起重臂與平衡重需匹配安裝，保障設備力矩平衡：
起重臂拼接與吊裝：按圖紙將起重臂節段在地面拼接（拼接處需用定位銷定位，螺栓擰緊扭矩符合要求），安裝變幅油缸、鋼絲繩滑輪組；用汽車吊將起重臂吊起，一端與回轉平臺的鉸點連接，另一端用變幅油缸支撐，調整起重臂角度（初始角度通常為 30°），隨后固定鉸點銷軸，安裝防脫銷裝置。
平衡重安裝：根據起重臂長度與額定載荷，計算平衡重重量，將平衡重塊吊裝到回轉平臺的平衡重支架上，用螺栓固定，確保平衡重重心與設備設計重心重合，避免設備偏載。
六、起升與變幅機構安裝
起升與變幅機構是起重機的動力核心，安裝需注重傳動精度：
起升機構安裝：將起升電機、減速箱、卷筒安裝在回轉平臺上，調整各部件同軸度（偏差≤0.1mm），連接電機與減速箱的聯軸器（需留 1-2mm 間隙），隨后纏繞起升鋼絲繩（鋼絲繩纏繞需平整，避免交叉擠壓），安裝鋼絲繩防脫裝置、限位開關（上升限位、下降限位）。
變幅機構安裝：連接變幅油缸與起重臂、回轉平臺的鉸點，安裝油缸油管（油管接頭需密封嚴實，防止漏油），調試變幅油缸伸縮速度，確保起重臂變幅平穩，同時安裝變幅限位開關（最大仰角、最小俯角限位）。
七、電氣系統安裝與調試
電氣系統安裝需保障線路安全、信號穩定：
線路敷設：按電氣圖紙敷設動力電纜（起升電機、變幅電機電纜）與控制電纜，電纜需穿鍍鋅管保護，固定在設備支架上（避免與運動部件摩擦），電纜接頭需做防水處理（室外設備需用防水接頭）；
系統調試：先檢查電氣柜內接線是否正確，絕緣電阻（動力回路≥0.5MΩ，控制回路≥1MΩ），隨后通電調試：測試起升、變幅、回轉、行走機構的正反轉運行，調整各機構速度（符合設計要求），校準限位開關位置（確保限位動作靈敏、可靠），同時測試緊急停止按鈕、過載保護裝置是否正常觸發。
八、空載試運行與驗收
安裝完成后需通過試運行與驗收，確認設備合格：
空載試運行：先進行單機構空載運行（起升、變幅、回轉、行走分別運行 30 分鐘），檢查各機構運行是否平穩，有無異常噪音、振動；隨后進行聯合動作試運行（如起升 + 回轉、變幅 + 行走），測試機構協同性，記錄各機構運行參數（如電機電流、轉速）。
載荷試驗與驗收：空載試運行合格后，進行額定載荷試驗（起吊額定重量的貨物，完成起升、變幅、回轉動作），檢測設備變形量（起重臂撓度≤L/1000，L 為起重臂長度）；最后邀請第三方檢測機構進行驗收，出具檢測報告，確認設備符合《起重機械安全規程》（GB 6067.1）要求，方可正式投入使用。
上海門座式起重機生產廠家總結門座式起重機安裝需嚴格遵循 “先基礎后主體、先靜態后動態、先單機后聯合” 的原則，每個步驟均需做好精度檢測與安全管控。安裝過程中，需特別關注螺栓緊固扭矩、機構同軸度、限位開關可靠性等關鍵要點，同時做好安裝記錄，為后續設備維護提供依據。只有規范完成安裝流程，才能保障門座式起重機長期安全、高效運行。
